6/2 Wegeventil mit Stellungsüberwachung

Anwendungsbeschreibung

6/2 Wegeventil

Mit einem 6/2 Wegeventil lässt sich der Volumenstrom hinter einer Hauptsektion auf wahlweise 2 Verbraucher verteilen. Die Umschaltung kann elektrisch, hydraulisch oder per Handhebel an der Vorsteuerung des 6/2-Wegeventils erfolgen. Mit einer Stellungsüberwachung kann die tatsächliche Schaltstellung des Wegeventils überwacht und in einer Sicherheitssteuerung verarbeitet werden.

wegeventilS62_stellungsueberwachung_20x12_150dpi_1181x709

Merkmale

– Einfache Systemerweiterung um eine Zusatzfunktion
– Hohe Schaltsicherheit
– Einfache Installation zwischen Hauptsteuerung und zwei Verbrauchern
– Geringer Druckverlust
– Volumenströme bis 400 l/min (höhere auf Anfrage)
– Druckbereich 420 bar
– Zusätzliche Zwischenplatte mit externer Pilotversorgung für die Nutzung im geschlossenen Kreislauf

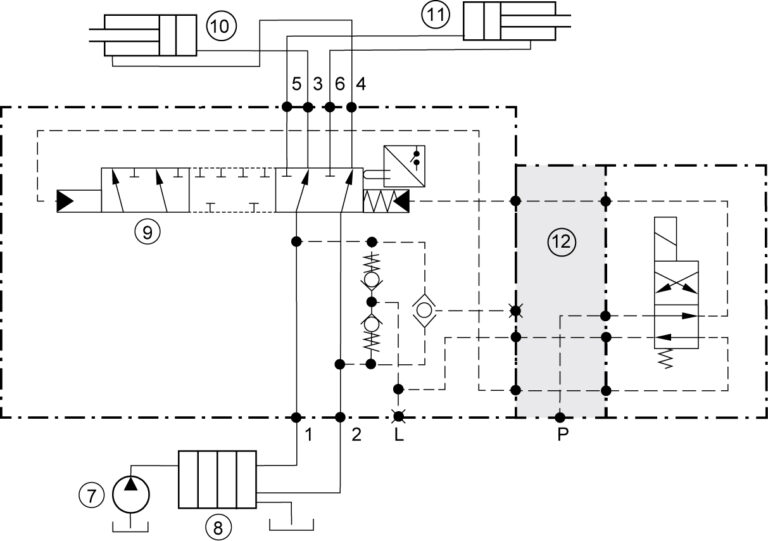

Schaltschema

– 1,2 Von der Hauptsteuerung
– 3,4 Anschluss Verbraucher 1
– 5,6 Anschluss Verbraucher 2
– 7     Pumpe
– 8     Hauptsteuerung
– 9     Wegeventil 6/2
– 10    Verbraucher 1
– 11    Verbraucher 2
– 12    Zwischenplatte
