Kabinensteuerung
Anwendungsbeschreibung

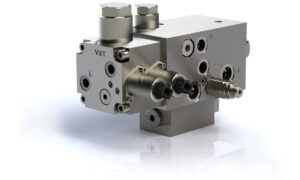

Kabinensteuerung FC2-CCe
Das Heben und Senken der Fahrerkabine stellt oft eine hohe Anforderung an die Komfortfunktion. Sanftes Anfahren und Bremsen sind ebenso gefordert, wie leckölfreies Halten in angehobener Position.
Die Kabinensteuerung ist ein 4/3 Wegeventil, das für den Betrieb an einer Konstantpumpe vorgesehen ist. Die integrierte Eingangsdruckwaage reduziert die Druckverluste auf ein Minimum. Der Hauptschieber kann elektrisch-proportional verstellt werden, bei schaltender Betätigung wird dem Steuerschieber durch eine interne Verschaltung eine Rampe aufgeprägt. Der Ausgang A wird durch ein entsperrbares Rückschlagventil leckölfrei verriegelt.
Merkmale
– Elektro – hydraulische Ansteuerung
– Versorgungsleitung P – G1/2 – ISO 1179-1
– Verbraucheranschluss A,B – G3/8 – ISO 1179-1

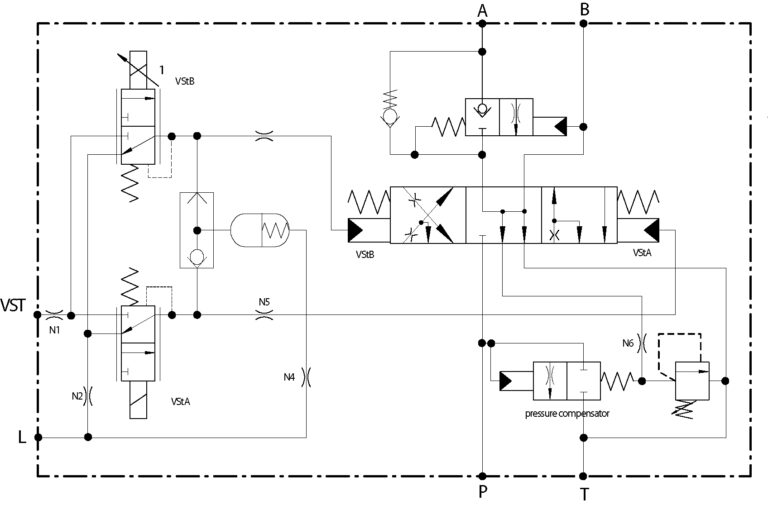

Schaltschema

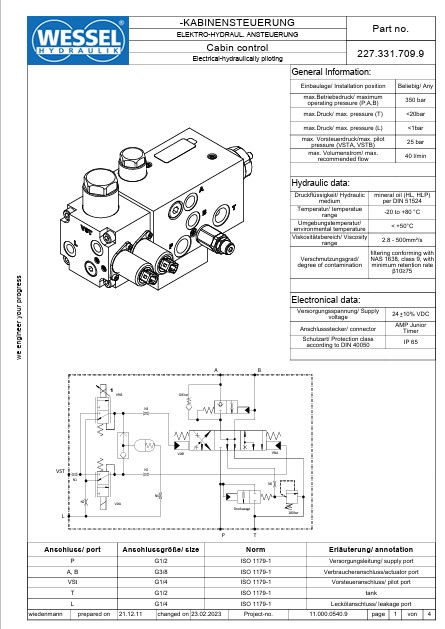

Datenblatt Kabinensteuerung FC2
Datenblatt Kabinensteuerung herunterladenWIE KÖNNEN WIR IHNEN HELFEN?
