Lasthalteventil für Zylinder

Anwendungsbeschreibung

Lasthalteventil für Zylinder

Für schwingungsanfällige Zylinderanwendungen mit Volumenströmen von 5 bis 60 l/min und Maximaldrücke bis 450 bar.
Mehrgliedrige Masten, die durch Zylinder bewegt werden, neigen oft zum Schwingen. Bei unzureichender Dämpfung kann dies auch durch die Ansteuerung eines Zylinders hervorgerufen werden. Die dann oft notwendige Reduzierung der Verbrauchergeschwindigkeit und das Einspannen der Zylinder kann durch Wahl von WESSEL-Ventilen vermieden werden. Gehärteter Stahl für Gehäuse und Schieber sorgen für hohe Verschleißfestigkeit und Sicherheit!

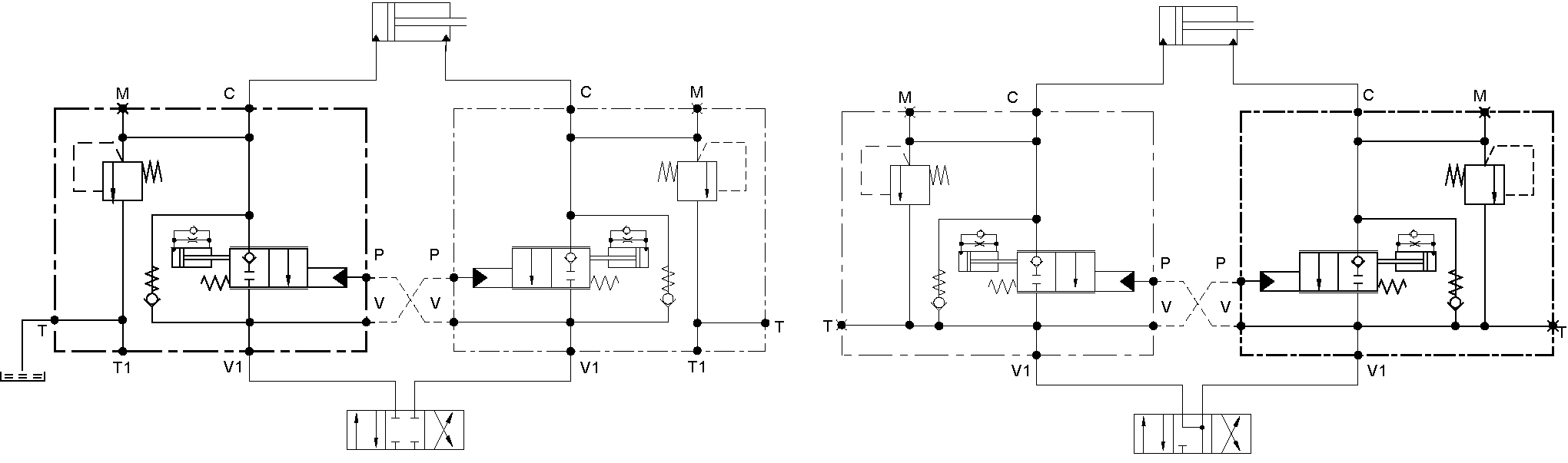

Die Ventile können mittels Hohlschraube oder mit 4 Schrauben verbunden werden. Es stehen Varianten für eine (Einfachventil) oder beide Zylinderseiten (Doppelventil) zur Verfügung.

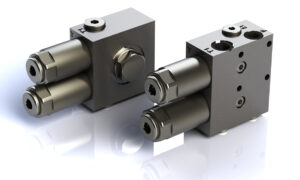

LHC-3H-556.000.001.9_557.000.001.9_20x12_kleiner

Merkmale

– Leckagefreie Sitze im gehärteten Stahlgehäuse
– Lastdruckunabhängiges Öffnen des Regelschiebers
– Auf Zylinder abgestimmte Drosselquerschnitte des Regelschiebers
– Hohe Dämpfungseigenschaften
– Separates Druckbegrenzungsventil: Öffnungspunkt ist unabhängig von der DBV-Einstellung wählbar.
– Direkt auf den Zylinder flanschbar
