WESSEL ROHRBRUCHSICHERUNGEN TYP LHB-3E

Produktbeschreibung

Die Bauform LHB-3E bietet die Möglichkeit der Lastkompensation. Wird der Volumenstrom bei den anderen Bauformen mit zunehmendem Druck größer, kann dieser Effekt bei dieser Rohrbruchsicherung durch zusätzliche Ventiltechnik kompensiert oder sogar überkompensiert werden. Diese Bauform kann hydraulisch proportional oder elektrisch proportional vorgesteuert werden. Eine typische Anwendung sind Wippzylinder von Mobilkranen.

Merkmale

  • erfüllt die Voraussetzungen der Norm: DIN 24093, ISO 8643, EN 474
  • sehr feinfühliges Ansprechverhalten
  • minimale Hysterese
  • Öffnungsbeginn unabhängig vom Lastdruck
  • direkt auf SAE-Zylinderanschluss aufflanschbar
  • Druckbegrenzungsventil mit vorgeschaltetem Filtersieb zum Schutz des Zylinders

Technische Daten

BauformAnschlussgrößeMaximaler BetriebsdruckVolumenstrom
LHB-3ESAE 1"420 bar250/300/400 l/min
LHB-3ESAE 1-1/4"420 bar450 l/min

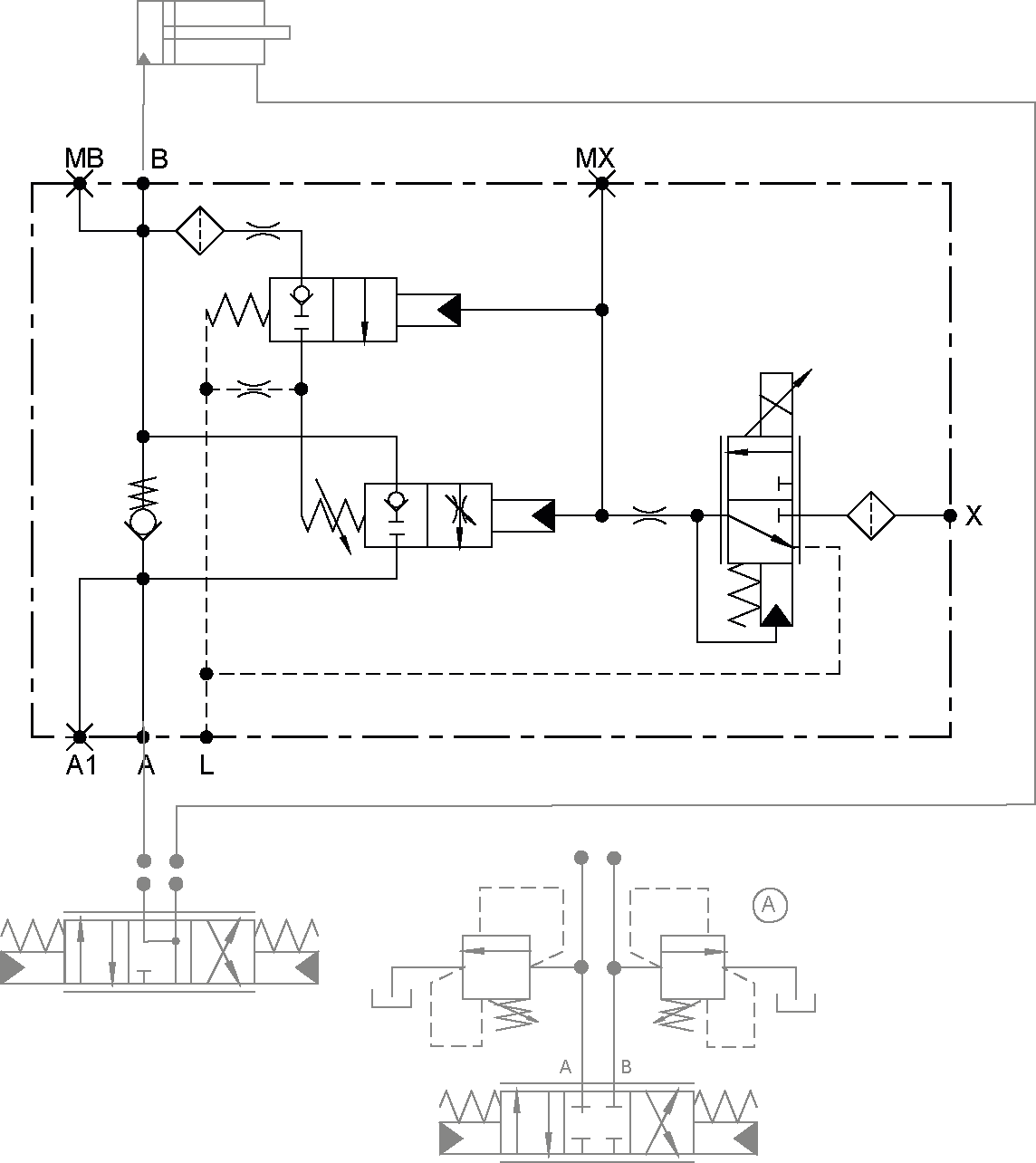

Schaltschema



Downloads

Datenblatt LHB-3E

Katalog Sicherheitsventiltechnik

Anwendungen

  • Bagger
  • Radlader
  • Material Handling Maschinen
