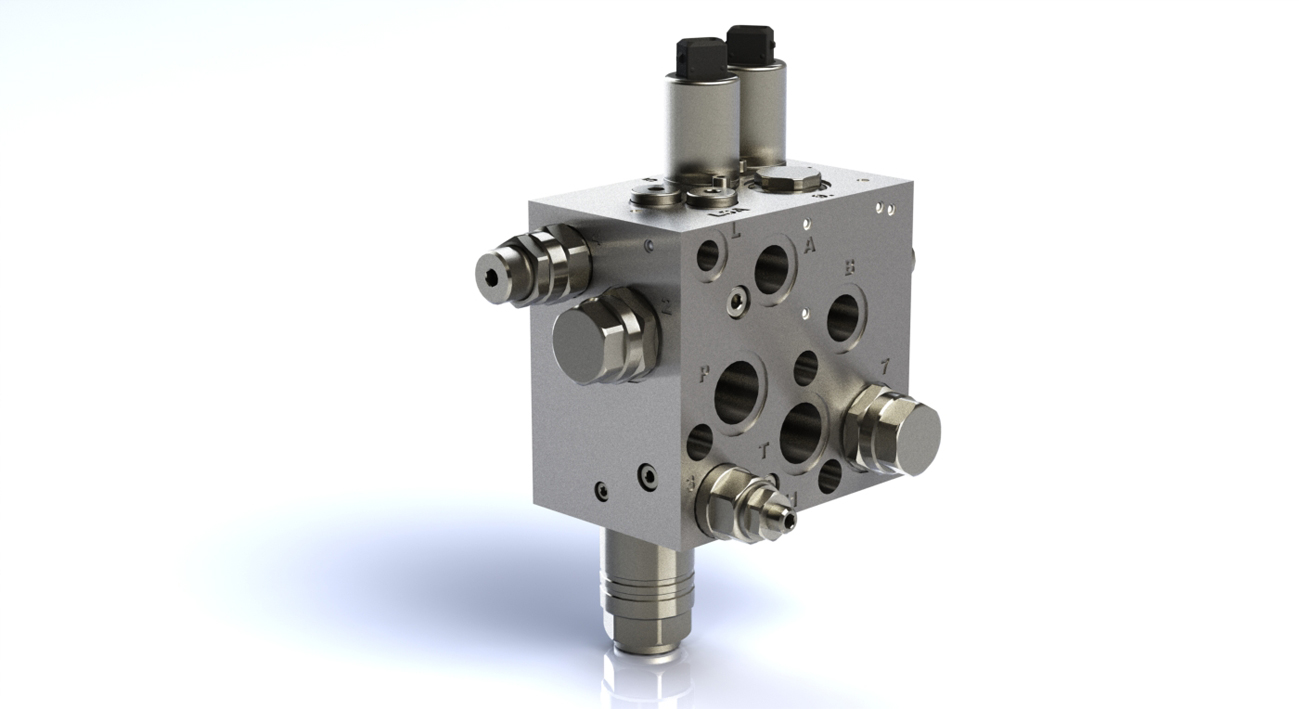

WESSEL Generatorsteuerung TYP FC1-3G
Produktbeschreibung
Die Elektrohydraulische Antriebsregelung wurde ursprünglich für die Versorgung des Antriebes eines Stromgenerators entwickelt. Sie kann aber auch für andere Antriebssysteme eingesetzt werden, bei denen es auf präzise Drehzahlregelung ankommt. Es sind Systeme für die Leistungsgrößen 13, 20 und 30 kW konzipiert.
Die Drehzahl des angeschlossenen Verbrauchers wird über ein vom Verbraucher erzeugtes Drehzahlsignal konstant geregelt. Lastwechsel des Verbrauchers werden durch eine dynamische Dämpfung des Hydraulikkreises ausgeregelt. Es wird dabei auf Energieeinsparung gegenüber herkömmlichen Systemen optimiert
Verwendung
Für einfach wirkende rotatorische Antriebe die mit präzise geregelter, konstanter Drehzahl betrieben werden und bei Lastwechseln aktiv gedämpft werden müssen.
Technische Daten
| Bauform | Anschlussgröße | Maximaler Betriebsdruck | max. Volumenstrom | Min. Eingangsvolumenstrom: |
|---|---|---|---|---|
| FC1-3G | A, B = G1/2 ISO 1179-1 P, T = G3/4 ISO 1179-1 L, LSA = G1/4 ISO 1179-1 | 420 bar (6000 psi) Anschluss A , P , T 350 bar (5080 psi) Anschluss B drucklos Anschluss L | 250 l/min (66 gpm) | Volumenstrombedarf des Verbrauchers +20% |

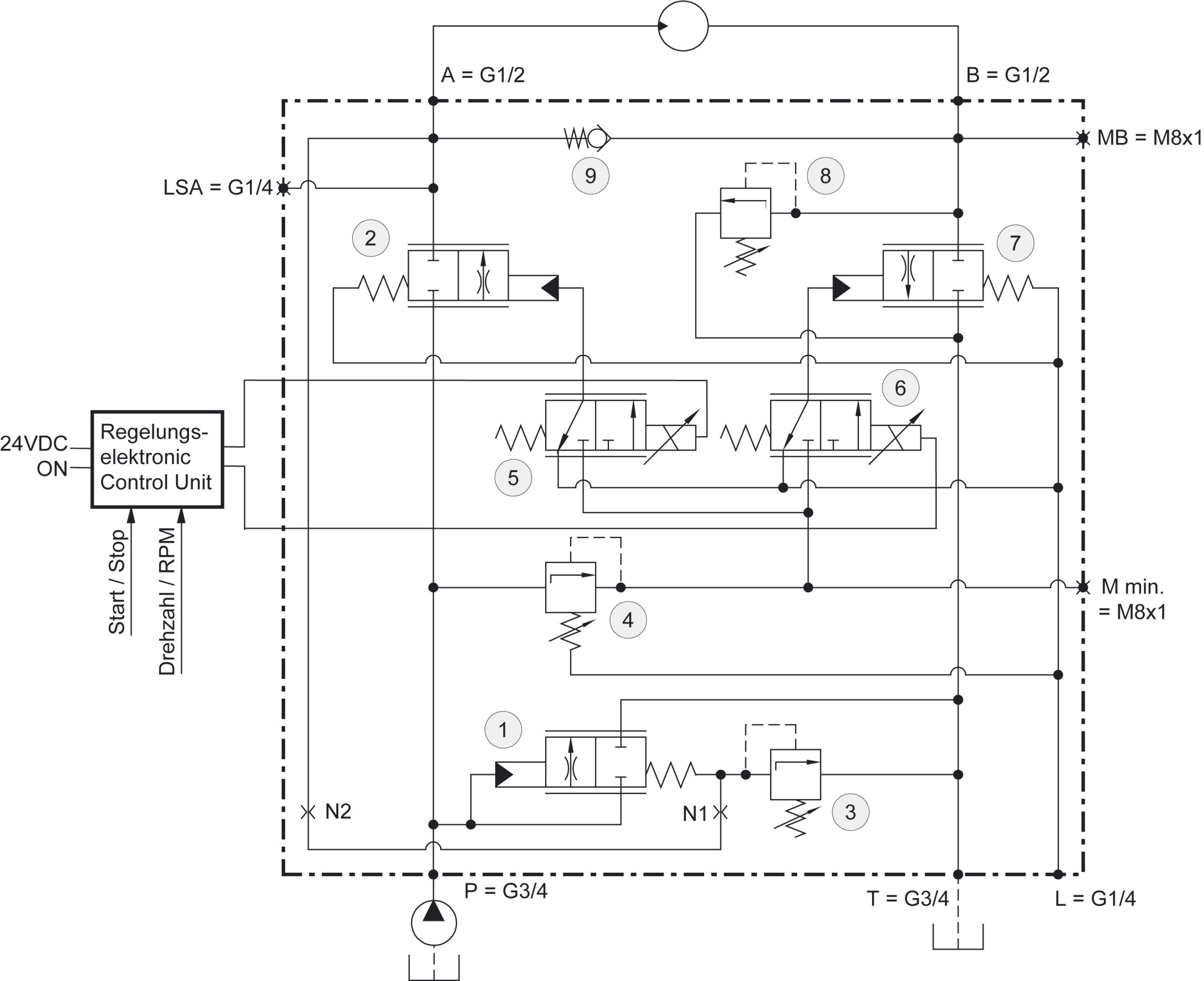

1 +3 3-Wege Stromregelventil mit Druckabschneider (Druckwaage)
2 gesteuertes Hauptventil zur Steuerung des Volumenstromes zum Hydraulikmotor
4 Druckminderventil. Erzeugt Vorsteuerdruck (30bar) für die Versorgung der Proportionalventile 5 und 6
5 Elektrisch-proportionales Ventil zur Ansteuerung des Vorlaufschiebers (2)
6 Elektrisch-proportionales Ventil zur Ansteuerung des Rücklaufschiebers (7)
Die Ventile 5 und 6 werden über eine Elektroniksteuerung in einem Drehzahl-Regelkreis betrieben.
7 gesteuertes Hauptventil zur Drosselung des Rücklaufdruckes des Hydraulikmotors
8 Sicherheitsdruckventil zum Schutz des Hydraulikmotors
9 Saugventil als Kavitationsschutz des Hydraulikmotors
