REG-2D
Das Ventil besteht aus einem Hauptventil, das entweder Kolbenstangen- und Bodenseite (Eilgang) oder Kolbenstangenseite und Rücklauf verbindet (Kraftgang). Geschaltet wird das Ventil durch ein aufgeflanschtes Vorsteuerventil, das bei einem einstellbaren Druck vom Eilgang in den Kraftgang schaltet. Ist der Kraftgang geschaltet, bleibt dieser aufgrund einer gewollten Hysterese des Ventils eingeschaltet, bis der Zulaufdruck auf ca. 1/10 des Umschaltdruckes fällt. Ein Rückschlagventil sorgt dafür, dass beim Öffnen der Schere stets nur geringe Druckverluste entstehen.
Merkmale
- robuster Aufbau
- einsetzbar in Schrott- und Betonscheren
- flanschbar oder mit SAE-Anschlüssen
- Automatische Umschaltung zwischen Eilgang und Kraftgang
- geringe Druckverluste
Technische Daten
| Bauform | Anschlussgröße | Maximaler Betriebsdruck | Volumenstrom |
|---|---|---|---|
| REG-2D | Flansch SAE 1 " Adapterplatte | 420 bar | 1000 l/min |
Anwendung:

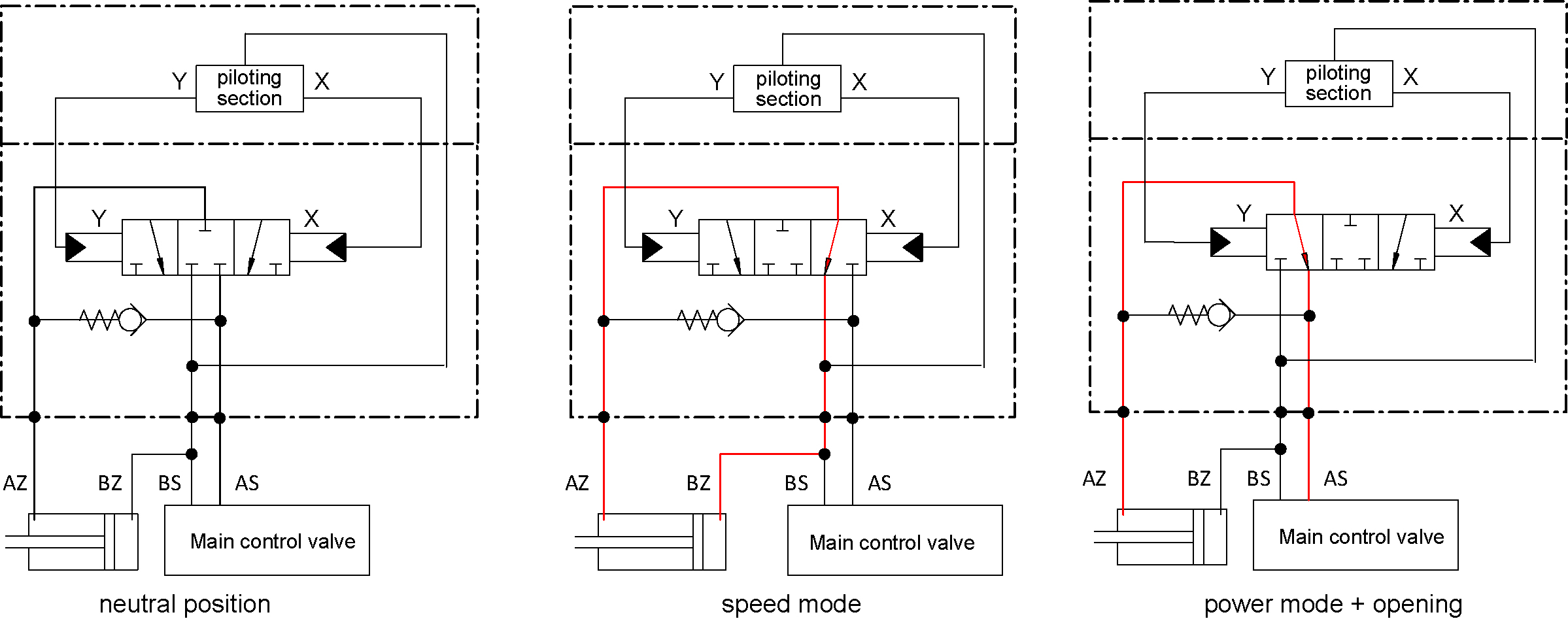

- Schrott- und BetonscherenSchaltschema
